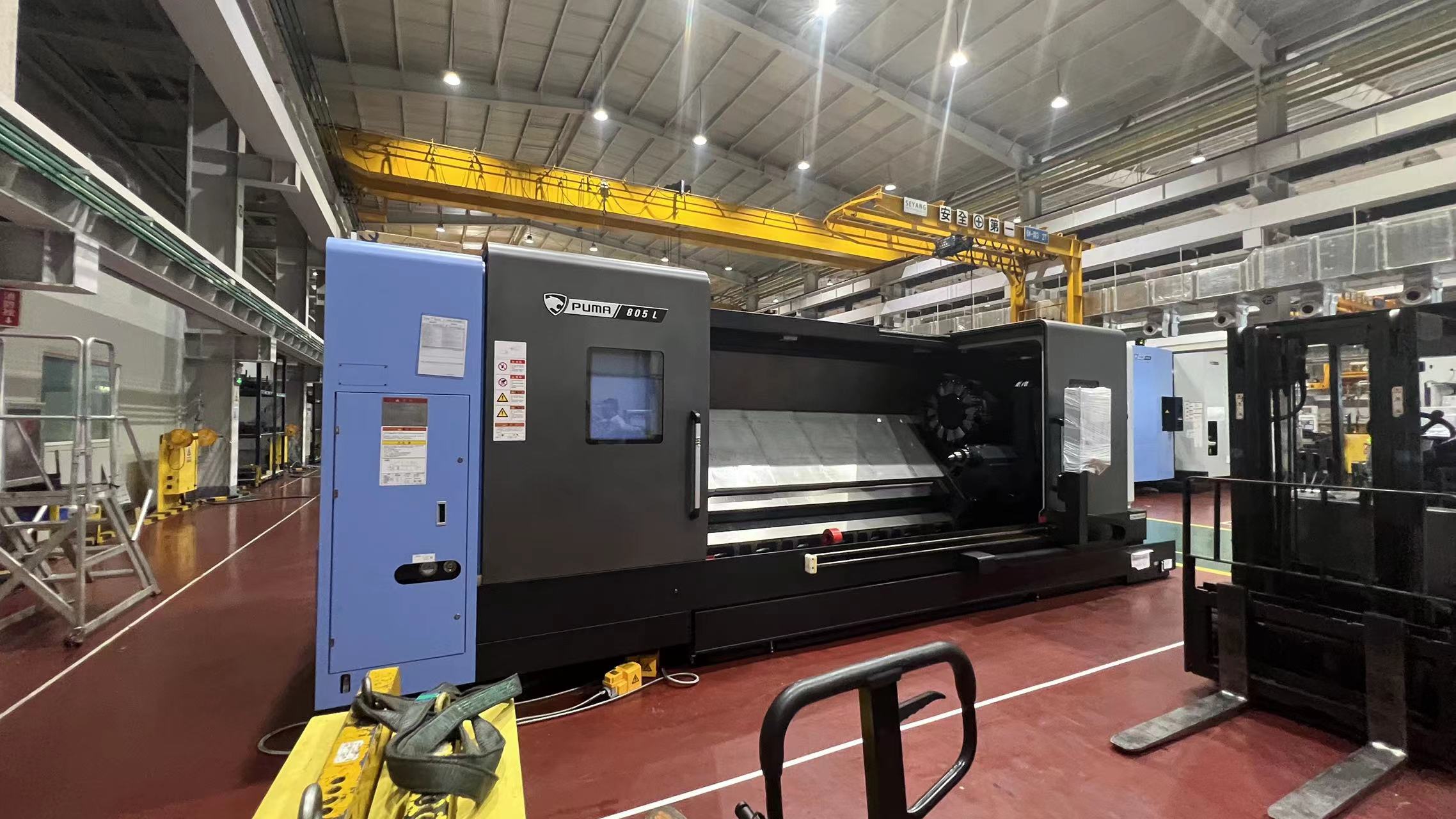

Токарный станок DOOSAN PUMA 600
Сервисное обслуживание промышленного оборудования. Монтаж и пусконаладочные работы. Проведение гарантийного и послегарантийного ремонта. Опытные инженеры и техническая поддержка изготовителей оборудования.
Технические характеристики
PUMA 600 II [L/XL]
PUMA 600M II [LM/XLM]
PUMA 600LY II [XLY]
Габариты обработки
Максимальный устанавливаемый диаметр заготовки над станиной, мм
1030 [1000/1140]
1030 [1000/1140]
1140
Максимальный устанавливаемый диаметр заготовки над суппортом, мм
800 [800/1000]
800 [800/1000]
1000
Рекомендуемый диаметр обработки, мм
600
600
700
Максимальный диаметр обработки, мм
900
900
750
Перемещения
Перемещение по оси X, мм
470
470
400
Перемещение по оси Y, мм
200 (±100)
Перемещение по оси Z, мм
1650 [3235/5100]
1650 [3235/5100]
3300 [5100]
Установочные перемещения
Ось X, мм/мин
12
12
12
Ось Y, мм/мин
-
-
6
Ось Z, мм/мин
16 [10/10]
16 [10/10]
10
Шпиндель
Мотор FANUC (S6 25%/ S6 60% / S1), кВт
55/45/37 {75/60(S3 60% / S1)}*
55/45/37 {75/60(S3 60% / S1)}*
55/45/37 {75/60(S3 60% / S1)}*
Мотор SIEMENS (S6 60% / S1), кВт
45/41 {74/58}*
45/41 {74/58}*
45/41 {74/58}*
Крутящий момент FANUC, Н·м
6622 {9030}*
6622 {9030}*
6622 {9030}*
Крутящий момент SIEMENS , Н·м
3560 {8922}*
3560 {8922}*
3560 {8922}*
Частота вращения шпинделя, об/мин
1800
1800
1800
Конус шпинделя
A2-15
A2-15
A2-15
Размер гидравлического 3-х кулачкового патрона
18"
18"
18"
Диаметр переднего шпиндельного подшипника, мм
200
200
200
Диаметр отверстия в шпинделе, мм
152
152
152
Минимальный угол поворота (ось С), град
-
0.001
0.001
Револьверная голова
Количество позиций, шт
12
12
12
Сечение резца, мм
32 x 32
32 x 32
32 x 32
Диаметр осевого инструмента, мм
80
80
80
Время смены позиции, сек
0.25
0.25
0.25
Частота вращения приводного инструмента, об/мин
3000
3000
Мотор привода вращения приводного инструмента FANUC, кВт
-
11
11
Мотор привода вращения приводного инструмента SIEMENS, кВт
-
9
12
Задняя бабка
Перемещение задней бабки, мм
1550 [3135/4885]
1550 [3135/4885]
3085 [4885]
Диаметр пиноли, мм
160 [160/180]
160 [160/180]
180
Выдвижение пиноли, мм
150
150
150
Конус пиноли
Морзе 6
Морзе 6
Морзе 6
Потребляемая мощность, кВА
64.44
68.60
69.90
Габаритные размеры
Длина, мм
5756 [7354/9904]
5756 [7354/9904]
7443 [9904]
Ширина, мм
3160 [2713/2955]
3160 [2713/2955]
3031 [2955]
Высота, мм
2800 [2590/2855]
2800 [2590/2855]
2855
Вес, кг
16500 [22000/26000]
16500 [22000/26000]
23000 [26000]
Система управления
DN Solutions Fanuc i Plus / SIEMENS S828D
DN Solutions Fanuc i Plus / SIEMENS S828D
DN Solutions Fanuc i Plus / SIEMENS S828D
