Разработка технологии на станках с ЧПУ

Технология обработки деталей на ЧПУ обеспечивает высокую точность, повторяемость и производительность, что особенно важно в условиях серийного и мелкосерийного производства. Разработка технологии обработки — это комплексный процесс, включающий анализ чертежа, выбор оборудования, инструмента, режимов резания и создание управляющей программы.

Инженеры компании ALPHAMACHINE готовы осуществить все ключевые этапы разработки технологии обработки детали на станке с ЧПУ с учетом особенностей, которые позволяют добиться оптимального результата.

1. Анализ конструкторской документации

Первый этап — детальный анализ чертежа детали. Технолог изучает:

геометрию и сложность формы;
допуски и посадки;
требования к шероховатости поверхности;
материал заготовки;
термообработку и покрытия.

Важно определить критические размеры, которые требуют повышенной точности, а также понять, можно ли объединить несколько операций в одну установку. Грамотный анализ позволяет минимизировать количество переустановок и снизить риск накопления погрешностей.

2. Подбор оборудования

На основе геометрии детали определяется тип станка:

токарный станок с ЧПУ или токарный обрабатывающий центр— для тел вращения;
фрезерный станок с ЧПУ — для корпусных деталей;
токарно-фрезерный обрабатывающий центр — для сложных комбинированных операций;
5-осевые станки — для обработки пространственно сложных поверхностей.

Выбор оборудования зависит не только от формы детали, но и от требуемой точности, объема партии и сроков изготовления.

3. Подбор режущего инструмента

Выбор инструмента зависит от:

материала детали;
требуемой точности;
глубины резания;
типа обработки.

Используются твердосплавные пластины, монолитные фрезы, сверла с внутренним подводом СОЖ, резьбонарезные инструменты. Современные инструментальные системы позволяют быстро менять инструмент и сокращать время переналадки.

4. Расчет режимов резания

Определяются основные параметры:

скорость резания (Vc);
подача (S);
глубина резания (t);
частота вращения шпинделя (n).

Расчет производится с учетом рекомендаций производителя инструмента и характеристик станка. Неправильно выбранные режимы приводят к ускоренному износу инструмента и снижению качества поверхности.

5. Разработка или подбор оснастки

В ряде случаев можно использовать типовые решения:

Тиски

Подходят для:

призматических деталей;
мелкосерийного производства;
универсальных фрезерных операций.

Патроны (3- и 4-кулачковые)

Используются при:

токарной обработке тел вращения;
работе с круглыми заготовками;
серийном производстве.

Цанговые зажимы

Оптимальны для:

пруткового материала;
высокой точности центрирования;
небольших диаметров.

Модульные плиты и прижимы

Позволяют быстро собрать схему закрепления без изготовления специальной оснастки.

Стандартная оснастка снижает затраты и ускоряет запуск проекта, но подходит не всегда.

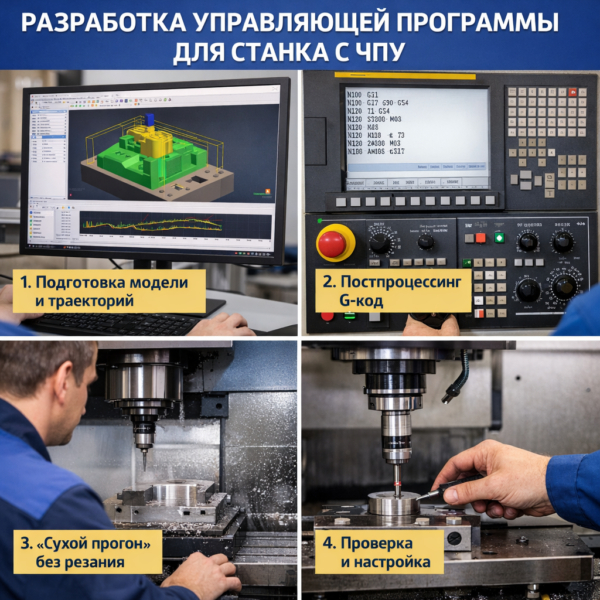

Разработка управляющей программы

Создание УП осуществляется:

вручную (ISO-код);
с использованием CAM-систем.

В CAM-программе формируются траектории инструмента, проводится моделирование обработки, проверка на столкновения и оптимизация времени цикла. Это значительно снижает вероятность ошибок и позволяет заранее оценить производительность.

Наладка и пробная обработка

Перед запуском в серию проводится:

установка и привязка инструмента;
настройка нулевых точек;
пробный запуск без резания;
изготовление контрольной детали.

После измерения корректируются смещения инструмента и параметры программы.
