Станки серии TPX6113B 16
Под заказ
Артикул: TPХ6111B-1

Характеристики

Страна
Производитель
Размер стола, мм,
Расточной шпиндель Ø, мм
Перемещения X, мм,
Перемещения Y, мм,
Перемещения Z, мм

Этого товара нет в наличии, заказ недоступен.

Можно купить в лизинг или кредит
Этот товар можно купить в лизинг или кредит. Для уточнения условий обратитесь к менеджеру.
Характеристики
TPX6113B
TPX6113B/2
Диаметр шпинделя, мм
130
130
Максимальный крутящий момент на шпинделе, Нм
3136
3136
Максимальный крутящий момент планшайбы, Нм
4900
4900
Конус шпинделя
MT6 ,ISO 7:24 №50
MT6 ,ISO 7:24 №50
Размер стола, мм
1600×1400
1800×1600
Перемещение стола продольно (ось Z), мм
2000
1500 (c задней стойкой)
2000
1500 (c задней стойкой)
Перемещение стола поперечно (Ось X), мм
1600
2000
Перемещение шпиндельной головы вертикально (Ось Y). мм
1400
1800
Выдвижение расточного шпинделя (ось W), мм
900
900
Перемещение планшайбы по оси U, мм
250
250
Нагрузка на стол, кг
8000 (в среднем положении)
6300 (в крайнем положении)
8000 (в среднем положении)
6300 (в крайнем положении)
Частота вращения шпинделя, об/мин
8-800
8-800
Частота вращения планшайбы, об/мин
2,5-125
2,5-125
Диапазон подач по осям, мм/мин
1-2500
1-2500
Диапазон подач радиального суппорта, мм/мин
1-1560
1-1560
Ускоренное перемещение стола, об/мин
1,2
1,2
Круговой датчик в центре стола
0,001°
0,001°
Мощность главного привода, кВт
18,5
18,5
Мощность двигателя подачи, кВт
3,5
3,5
Габаритные размеры, мм
6995 х 3647 х 3442
7030 х 4665 х 3800
Вес, кг
24000
28000

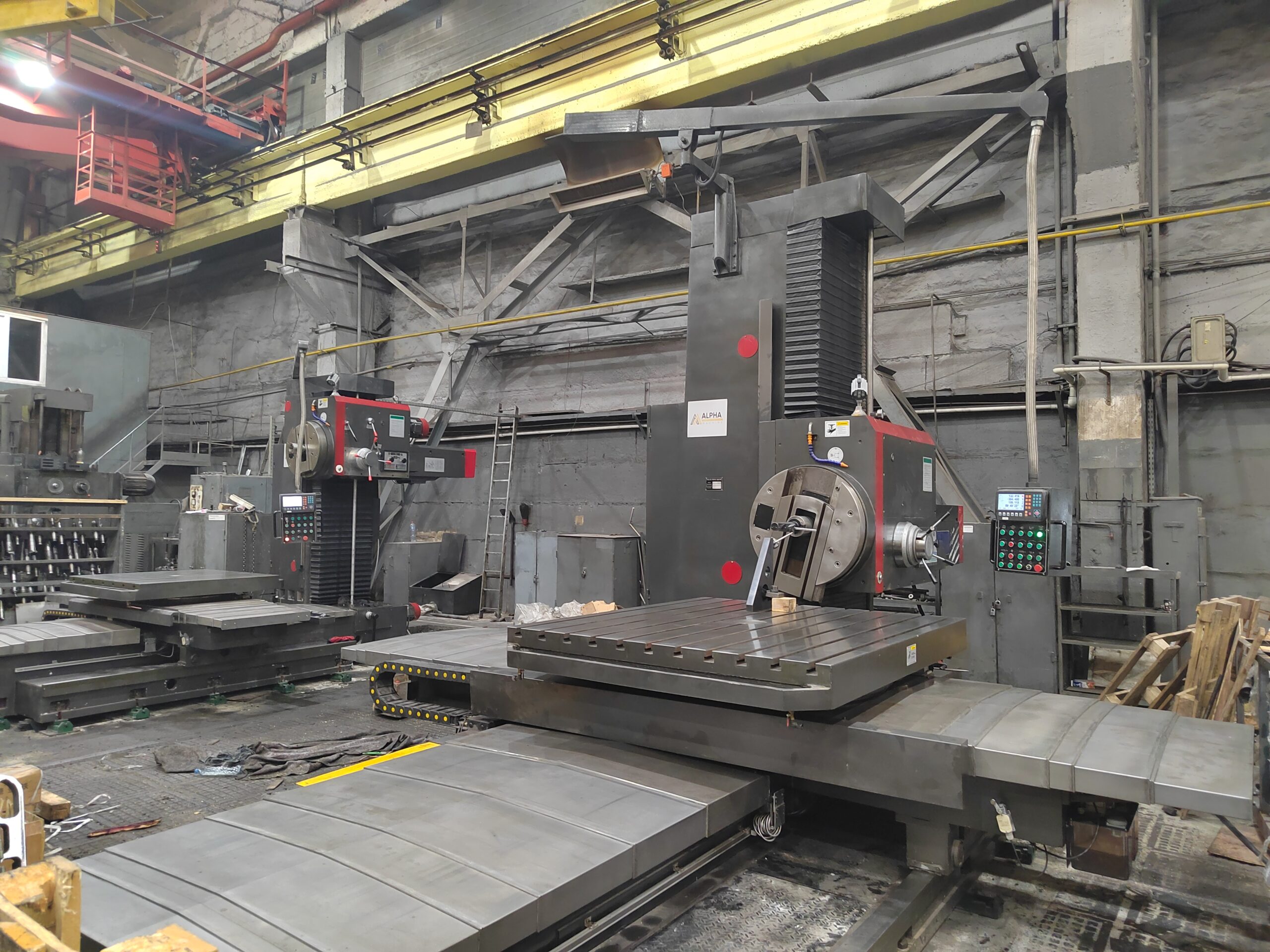

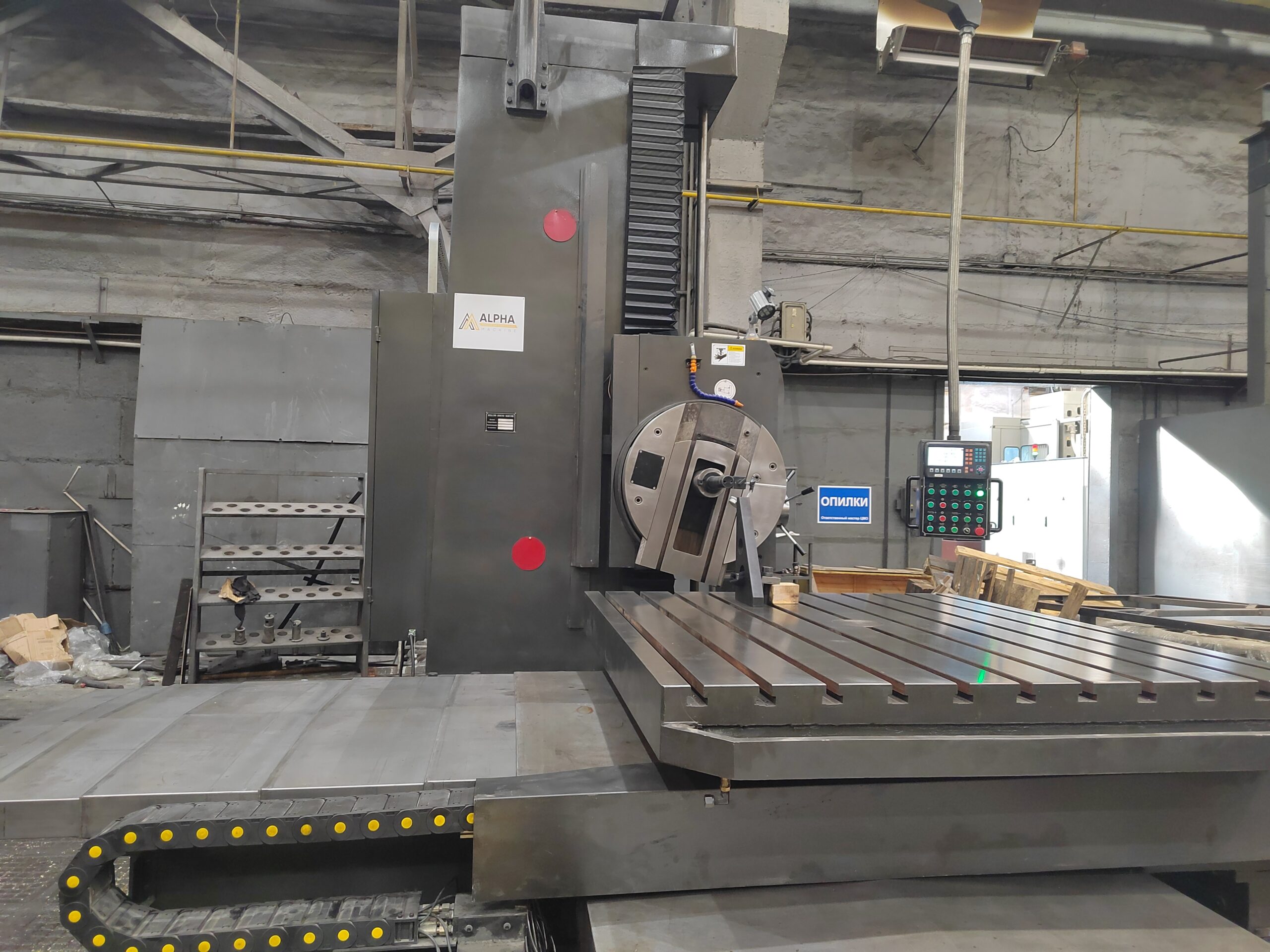

Горизонтально-расточной станок серии TРХ6113B сконструирован на базе традиционного расточного станка. Станки данной серии являются универсальными и предназначены для сверления, зенкерования, растачивания, рассверливания отверстий, подрезки торцов, нарезания резьбы метчиком, фрезерования и др.

Горизонтально-расточные станки серии TPX являются универсальным решением, все органы управления станком располагаются на пульту управления и шпиндельной бабке. Для удобства в стандартной комплектации на станке установлена индикация по двум осям X (поперечное перемещение стола) и Y (вертикальное перемещение шпиндельной баки, за дополнительную плату можно установить индикацию осей Z (продольное перемещение стола) и B (индикация поворота стола с точностью 0,001 град.)

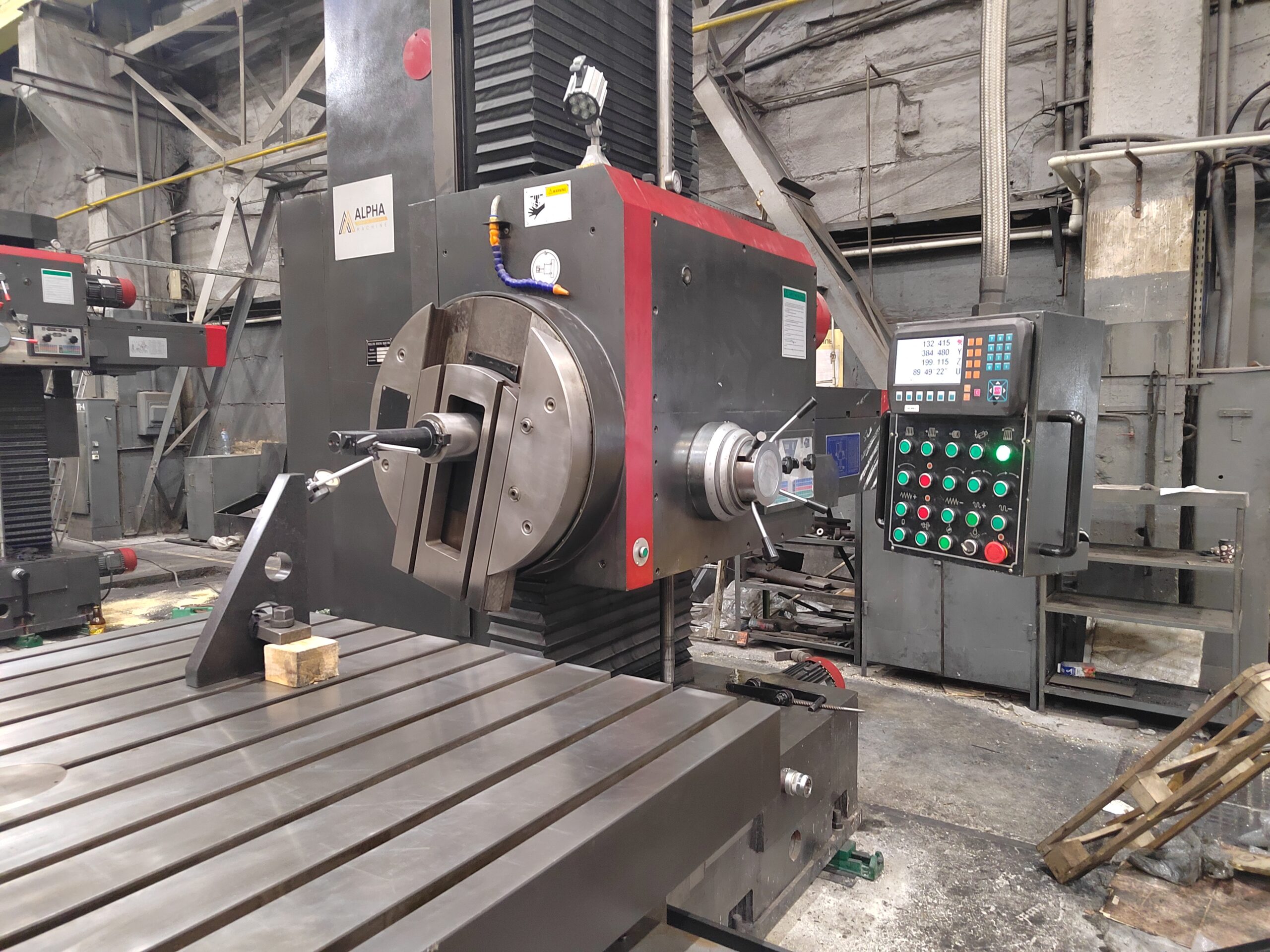

Станки оснащены планшайбой с радиально подвижным суппортом, позволяющим растачивать отверстия большого диаметра, выполнять наружное точение, обработку торцов и точение. Горизонтально расточные станки TPX6113B и TPX6113B/2 укомплектованы шпинделем тайваньского производства, обеспечивающим долгую и бесперебойную работу. Рабочий стол имеет точное позиционирование в 4-х точках 4×90°, а в виде дополнительной опции круговой датчик в центре стола, позволяющий показывать точное положение стола , что гарантирует высокую точность обработки изделий. Направляющие станка закалены и отшлифованы, имеют специальное защитное покрытие, обеспечивающее их долговечную эксплуатацию без потери характеристик точности.

Вращающийся расточный шпиндель приводится в движение двигателем с преобразованием частоты VFG200L-33.3-18.5-4 через соединение с валом IV (ось расточного шпинделя) через шестерни на валу I, II и III. Данная передающая система оснащена одной группой косозубых шестерен, которые приводятся в движение гидравлическим цилиндром, расположенном внутри передней бабки, и может располагаться в трех разных позициях для переключения скорости шпинделя (высокая, нейтральная, низкая передача).

Механизм подачи

Движение подачи и быстрый поперечный ход всех подвижных узлов, таких как шпиндель, передняя бабка и рабочий стол (продольный, поперечный ход и вращение), производятся за счет серводвигателя переменного тока типа HC-SFS702B, закрепленного с правой стороны станины через сцепную фрикционную муфту к ведущему винту и стойкам каждой подвижной детали и позволяет шпинделю, передней бабке и рабочему столу (в продольном и поперечном направлении) достичь скорости подачи в 1-2500 мм/мин и быстрого хода в 2500 мм/мин.

Станок серии TPX идеально подходит для разного типа производств, занимающихся несерийными изделиями, позволяет вести как черновую, так и чистовую обработку, получая высокую точность и чистоту обрабатываемой поверхности с шероховатостью 3,2-1,6.

Стандартная комплектция
  • Встроенная планшайба
  • Электроавтоматика ф. «Mitsubishi» (Япония)
  • УЦИ на координаты Х, Y
  • Подвесной пульт управления
  • Фундаментальные болты
  • Техническая документация
  • Комплект ЗИП
  • Державка расточного инструмента короткая
  • Державка расточного инструмента длинная
  • Державка фрезерного инструмента
Дополнительная комплектация
  • УЦИ на ось Z
  • Индикация поворота стола (Ось B)
  • Задняя стойка
  • Hасточной инструмент
  • Угловой стол 90 град.
  • Шпиндель ISO 50
