Токарный станок с ЧПУ FLLS-D46 / FLLS-H41W / FLLS-H52W / FLLS-H52W-1000 / FLLS-H60W-1050

Нет в наличии

Артикул: Н/Д

Характеристики

СтранаКитай

ПроизводительFLLS

Диаметр патрона10", 6", 8"

Макс. диаметр обработки, мм500, 360, 400, 420

Макс. длина обработки, мм1050, 280, 550, 400, 1000

Смотреть все

Цена по запросу

Сравнить

Можно купить в лизинг или кредит

Этот товар можно купить в лизинг или кредит. Для уточнения условий обратитесь к менеджеру.

Технические характеристики

FLLS-D46

FLLS-H41W

FLLS-H52W

FLLS-H52W-1000

FLLS-H60W-1050

Параметры обработки

Максимальный диаметр вращения, мм

360

410

550

600

Максимальный диаметр обработки, мм

360

400

420

500

Максимальный диаметр обработки над поперечным суппортом, мм

100

250

270

300

Максимальная длина обработки, мм

280

400

550

1000

1050

Характеристики шпинделя/патрона

A2-5/6'

A2-6/8'

A2-8/10'

Диаметр отверстия шпинделя/диаметр прутка, мм

56/45

62/50

87/75

Двухвальная передача

Максимальный ход по оси X, мм

900

210

225

260

Максимальный ход по оси Z, мм

300

400

550

1000

1050

Ускоренный ход по осям X/Z, мм/мин

30000/30000

30000/20000

Магазин инструментов

Модель

63-10T

80-8T/10T/12T

100-12T

Стандартный размер держателя инструмента, мм

20×20/Ф25

25×25/Ф32

25×25/Ф40

Задняя бабка

Форма задней бабки

Целая подвижная форма без втулки линейной направляющей

Конус

КМ4

КМ5

Контур

Занимаемая площадь (без учета транспортера стружки), м

2.25×1.4×1.65

2.3×1.5×1.7

2.6×1.6×1.8

3.5×1.6×2.0

3.6×1.7×2.0

Вес, кг

2500

2900

4600

5800

7100

Точность

Точность позиционирования, мм

≤0.005/≤0.005

≤0.005/≤0.008

Повторяемость, мм

≤0.003/≤0.003

≤0.003/≤0.005

Двигатель

Мощность двигателя шпинделя, кВт

7.5/11

11/15

15/18.5

Скорость вращения шпинделя, об/мин.

4500

4000

3500

2500

Система управления

FANUC/SYNTEC/GSK/KND

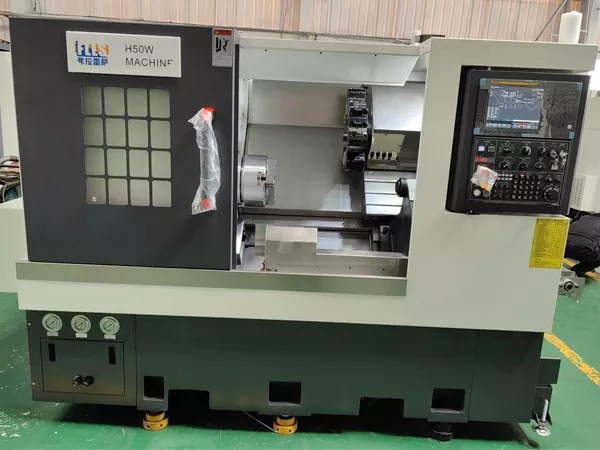

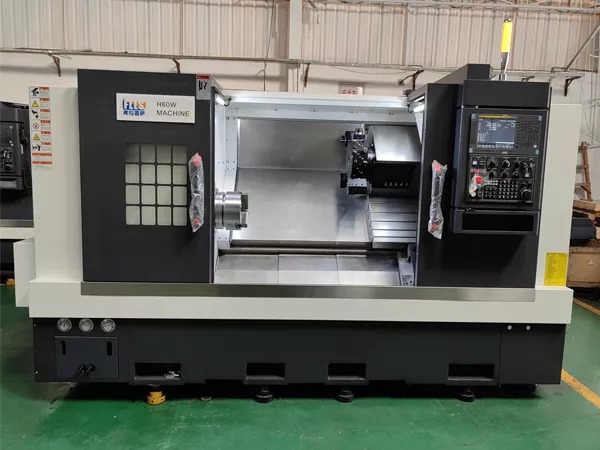

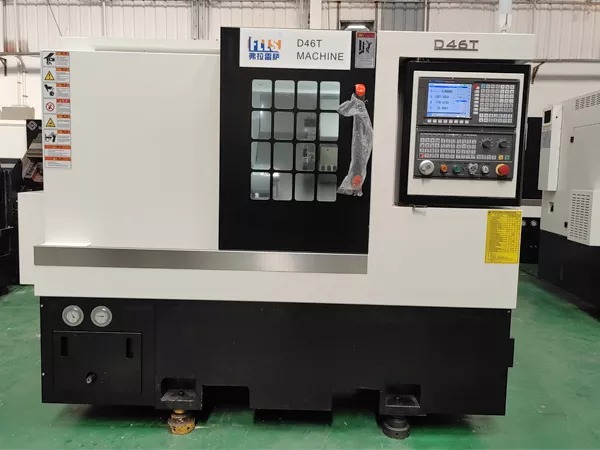

Токарный станок с ЧПУ FLLS имеет наклонную станину под углом 45°. Станина, ножка станка, опора и резервуар для воды отлиты как одна деталь, а широкое и толстое основание значительно повышает стабильность и антивибрационные характеристики станка. Станок оснащен полностью закрытой защитой, которую легко чистить и которая не имеет утечек, что создает хорошую производственную среду. Порт выгрузки стружки может располагаться сзади или сбоку.

Многополостной наклонный токарный станок высокой жесткости с углом наклона 45°.
Лучшая конструкция для обеспечения стабильности на больших пролетах.
Полностью закрытая защита от протечек.
Револьверная головка с сервоприводом или опциональная турель с сервоприводом.
Жесткая конструкция шпинделя
Система управления: японская система управления FANUC, стабильная и мощная, обеспечивает безопасное и удобное управление.
Электрический шкаф Schneider: в нем используются высокоточные проводниковые материалы и специальные конструкции соединений, обеспечивающие отличные электрические характеристики и надежность соединения.
Электрическая коробка: оснащена теплообменником для обеспечения стабильности системы управления, а внешний трубопровод защищен змеевидной трубкой для обеспечения водонепроницаемости, теплоизоляции и предотвращения проникновения масла.

Стандартная комплектация

Рельсовые направляющие качения класса P от HIWIN/PMI ШВП класса C3 от HIWIN/PMI
Гидравлическая револьверная головка
Шпиндель производство Тайвань
Централизованная система смазки SHOWA
Система охлаждения Lingxiao
Полностью закрытая защита
Функция оси C
Встроенная подвижная задняя бабка без втулки линейной направляющей

Дополнительная комплектация

Изменение спецификации шпинделя
Изменение спецификации револьверной головки
Силовая револьверная голова
для удаления стружки
автоматическая дверь
Системы Fanuc/Mitsubishi/Siemens
Наладчик инструмента
Функция Ethernet
