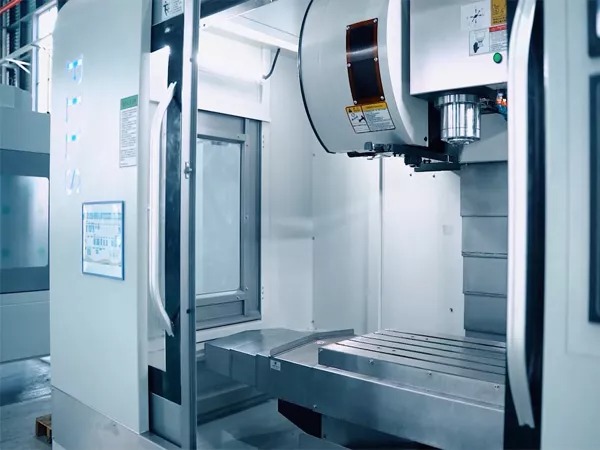

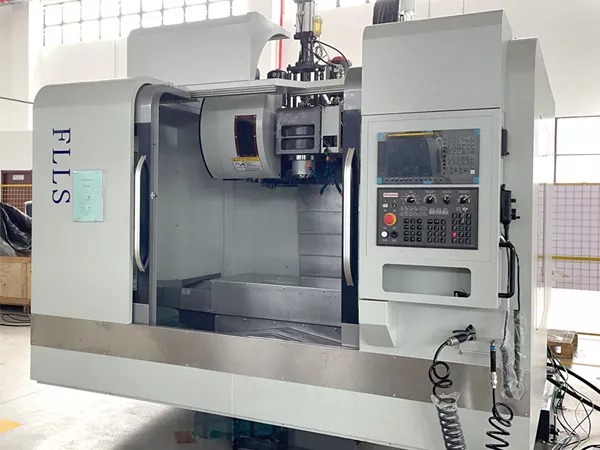

Вертикальный фрезерный обрабатывающий центр c ЧПУ FLLS VMC-855 / VMC-1160 / VMC-1370 / VMC-1580

Вертикальный фрезерный обрабатывающий центр c ЧПУ FLLS VMC-855 / VMC-1160 / VMC-1370 / VMC-1580 16
Нет в наличии
Артикул: Н/Д

Характеристики

Страна
Производитель

Этого товара нет в наличии, заказ недоступен.

Можно купить в лизинг или кредит
Этот товар можно купить в лизинг или кредит. Для уточнения условий обратитесь к менеджеру.
Технические характеристики
VMC-855
VMC-1160
VMC-1370
VMC-1580
Перемещения
Перемещение по осям X/Y/Z, мм
800x550x550
1100x600x600
1300x700x650
1500x800x700
Нос шпинделя к поверхности рабочего стола, мм
120-670
140-740
140-790
150-850
Центр шпинделя к поверхности щита оси Z, мм
570
630
710
840
Размер стола
Размеры рабочего стола, мм
1000x550
1200x600
1400x700
1600x800
Допустимая нагрузка на рабочий стол, кг
750
900
1000
1300
Размер Т-образного паза (ширина x кол. x шаг), мм
18x5x90
18x5x100
5x18x120
22x7x110
Шпиндель
Скорость вращения шпинделя, об/мин.
10000
10000
10000
8000
Мощность двигателя шпинделя, кВт
11/15
11/15
11/15
15
Конус шпинделя
BT40
BT40 (опционально BT50)
BT40 (опционально BT50)
BT40 (опционально BT50)
Диаметр шпинделя, мм
150
150
150
155/190
Подача
Ускоренный ход по оси X/Y/Z, м/мин.
48/48/48
36/36/36
24/24/24
20/20/20
Спецификации винтов по осям X/Y/Z
4016/4016/4016
4012/4012/4012
4012/4012/4012
5010/5010/5010
Мощность двигателя оси X/Y/Z, кВт
3/3/3
3/3/3
3/3/3
3/3/3
Точность
Повторная точность (полный ход), мм
±0.003
±0.003
±0.003
±0.003
Точность позиционирования (полный ход), мм
±0.005
±0.005
±0.005
±0.005
Магазин инструментов
Тип магазина инструменитов
рука
рука
рука
рука
Ёмкость магазина, шт.
24 (опционально BT40/32)
24 (опционально BT40/32, BT50/30)
24 (опционально BT40/32, BT50/30)
24 (опционально BT40/32, BT50/30)
Максимальный диаметр инструмента, мм
80
80 (опционально BT50/110)
80 (опционально BT50/110)
80 (опционально BT50/110)
Максимальная длина инструмента, мм
300
300 (опционально BT50/350)
300 (опционально BT50/350)
300 (опционально BT50/350)
Максимальный вес инструмента, кг
8
8
8
15
Время смены инструмента (инструмент на инструмент), сек.
2
2
2
4
Время смены инструмента (резание к резанию), сек.
2.8
2.8
2.8
4.8
Источник питания
Охладитель температуры шпиндельного масла, Вт
515
515
515
515
Автоматическая смазочная машина для смазки рельс, Вт
200
200
200
200
Насос СОЖ, Вт
700
700
700
700
Давление в воздушной машине, кгс/см2
7
7
7
7
Питание, кВА
20
30
30
30
Габариты
Масса, т
6
7
9
12
Размеры (Д х Ш х В), м
2.7x2.45x2.55
3.1x2.4x2.7
3.4x3.3x3.0
4x3.3x3.0

Система управления: японская система управления FANUC, система стабильна и мощна, обеспечивает безопасное и удобное управление с кристаллическими кнопками.

Магазин инструментов дискового типа на 24-позиции, установлен на основании, позволяет уменьшить влияние веса магазина инструментов на колонну, легко, заменять крышку магазина инструментов, смена инструмента магазина с кулачковой конструкцией, движение стабильное, а позиционирование точное.

Электрическая коробка: Электрическая коробка оснащена теплообменником для обеспечения стабильности системы управления, а внешний трубопровод защищен сильфонной трубкой для обеспечения водонепроницаемости, теплоизоляции и предотвращения проникновения масла.

Стандартная конфигурация

  • Полная закрытая защитная оболочка
  • стандартный набор инструментов
  • трансформатор
  • Анкерные болты и подкладки
  • Светодиодный рабочий свет
  • Машинная очистка водяного пистолета
  • Портативный воздушный пистолет для продувки стружки
  • Автоматическая система электролиза MS0
  • Лоток для стружки и резервуар для воды автоматическая система смазки
  • Инструкция по эксплуатации
  • Система защиты шпинделя воздушной завесой
  • Индикатор рабочего состояния
  • Теплообменник электрической коробки
  • Телескопическая крышка с трехосевой направляющей
  • Кронштейн ограждения рельса

Опционально

  • Водяной спрей шпиндельного кольца
  • 10000/12000pm шпиндель с прямым соединением
  • Дисковый масловодяной сепаратор
  • Дисковой магазин инструментов на 30 поз.
  • Поворотный стол Nc (четвертая ось)
  • Маслоохладитель шпинделя
  • Система подачи СОЖ через шпиндель с 300psi или 100psi
  • Автоматическое измерение длины инструмента и детектор поломки
  • Гусеничный конвейер для стружки
  • Магазин инструментов на 24 поз.
  • Коллектор масляного тумана
  • Трехосевая оптическая линейка
