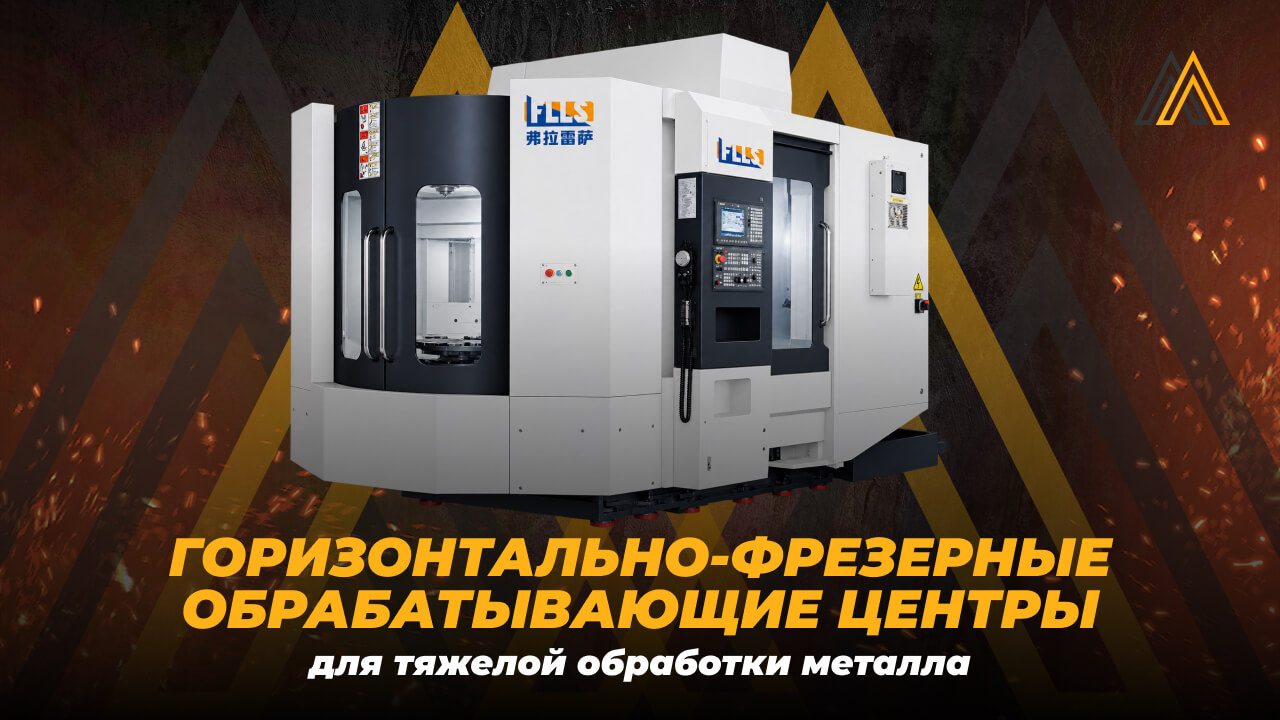

Горизонтально-фрезерные обрабатывающие центры для тяжёлой обработки металла

Массивный корпус турбины или рама промышленного двигателя – это детали весом в тонны, с размерами в метры. Как их быстро и точно обработать? Обычные вертикальные фрезерные станки здесь часто беспомощны из-за ограниченной зоны и сложностей с удалением стружки.

Чим горизонтальные обрабатывающие центры помогают обрабатывать крупногабаритные заготовки и на что обращать внимание при выборе? Какие ключевые характеристики важны – от размера станины и мощности шпинделя до автоматических систем и жёсткости станка?

Преимущества горизонтальной компоновки: почему важна ориентация шпинделя

Главная особенность горизонтальных станков – горизонтально расположенный шпиндель и, часто, поворотный стол.

Это дает сразу несколько преимуществ для тяжёлой обработки:

• Эффективное удаление стружки. Под действием силы тяжести стружка естественно падает вниз, далеко от инструмента. Как отмечают специалисты, горизонтальные центры оснащаются поворотным столом, что позволяет улучшить эвакуацию стружки: она легко покидает зону резания, а охлаждающая жидкость не попадает обратно на поверхность. Для крупной детали из металла это критично – чистая обработка означает более стабильный рез и меньший износ инструмента
• Многогранная обработка за один установ. Горизонтальный станок позволяет фрезеровать сразу несколько сторон детали без её перегрузки. К примеру, на станке с ЧПУ можно установить корпус двигателя на поворотный стол и обрабатывать фланец, торец и боковую поверхность поочередно за один цикл. Это экономит время настройки и увеличивает точность обработки – ведь деталь не переставляют в новые тиски. В инструкции АльфаМашин прямо отмечено: горизонтальные центры эффективны для длинных и массивных деталей, позволяя обрабатывать несколько поверхностей за один цикл
• Повышенная жёсткость конструкции. Горизонтальный станок обычно имеет массивную станину, массивные направляющие и двустороннюю опору шпинделя. Как следствие, он гасит вибрации и способен выдерживать крупные резьбы и тяжелые режущие нагрузки. В индустрии это оценивают так: жесткая конструкция с высокомоментным шпинделем позволяет обрабатывать такие детали, как корпуса турбин или крупные рамы, которые просто неподъемны для вертикалки
• Горизонтальные обрабатывающие центры проектируются для крупных и тяжелых деталей – их массивная станина и мощный шпиндель выдерживают высокие нагрузки, а горизонтальная ориентация обеспечивает естественный сброс стружки и возможность фрезерования нескольких граней за один монтаж. Это особенно важно в тяжелом машиностроении, энергетике и других отраслях, где детали достигают нескольких метров и тонн

Ключевые параметры тяжёлого горизонтального центра

При выборе станка для тяжелой металлообработки важно учитывать ряд технических характеристик:

1. Размер рабочей зоны (стол и ходы). У тяжелых станков стол может быть очень крупным (от 800×800 мм и более). Например, Doosan HM-1250W имеет стол 1250×1250 мм, максимальную нагрузку 5000 кг и ходы по осям X до 2100 мм. Двухпаллетные системы (как наш HMC 1250) имеют два больших стола 1250×1250 мм для непрерывной работы. Широкая зона обработки нужна, чтобы разместить длинную или массивную заготовку и инструмент для сложной многосторонней обработки
2. Мощность и крутящий момент шпинделя. Мощный шпиндель – основа тяжёлого фрезерования. У крепких станков встречаются двигатели 30–45 кВт и более, а в тяжелом режиме важнее высокий крутящий момент при низких оборотах. У того же Doosan HM-1250W шпиндель развивает до 3439 Н·м крутящего момента при 6000 об/мин – такая «сила» нужна, чтобы фрезеровать сталь большого сечения. Для сравнения, простые настольные станки имеют в разы меньшие показатели. При выборе станка обратите внимание: высокие мощности и момент особенно важны для чугунных, нержавеющих или титановых заготовок, а также для резки больших фланцев или зубчатых венцов
3. Система автоматизации и смены инструмента. Тяжелые центры часто комплектуются двухпаллетными системами, автоматическими магазинами (на 30–120 инструментов) и даже поворотными головами, чтобы обеспечить непрерывную работу. Так, Doosan HM-1250W оснащён магазином на 120 инструментов, что сводит к минимуму вмешательство оператора. Подобные функции позволяют выполнять сложные, многооперационные задачи (например, фрезерование и сверление сложных корпусов) быстро и без простоев
4. Жёсткость и виброустойчивость. Особое внимание стоит уделить конструкции: двуколонные или двустоечные станки с усиленной станиной и направляющими сверхжесткости сведут к минимуму деформации. Консоль – самый слабый узел фрезерного станка по жесткости, поэтому для тяжелых операций выбирают именно станки без консоли, а с разрезной кареткой или двусоединной рамой. Устойчивость станка напрямую влияет на точность и качество обработки больших деталей

Автоматизация (двухпаллетные системы, большие магазины) обеспечивает непрерывную работу при серийном производстве крупных узлов.

Где используют тяжёлые горизонтальные центры: примеры и отраслевая практика

Горизонтальные ФОЦ находят применение там, где требуются крупногабаритные и тяжёлые детали.

Вот примеры отраслей:

• Энергетика и судостроение. Изготовление корпусов турбин, генераторов, редукторов (диаметром в несколько метров), в том числе для гидро-, тепло- и атомных электростанций, а также крупные элементы корабельных двигателей и винтов. Эти детали массивные, поэтому механическая обработка проводится именно на горизонтальных центрах высокой жёсткости
• Нефтегаз и добывающая промышленность. Крупные буровые вышки, корпуса насосов, корпуса бурильных голов, массивные фланцы и кольца – все эти элементы производятся из прочных сталей и чугуна. Горизонтальные центры позволяют выполнять фрезеровку и сверловку толстостенных корпусов и базовых поверхностей без перемонтажа заготовки
• Железнодорожное машиностроение. Обработка тормозных дисков для вагонов, маховиков и роторных дисков большого диаметра, опорных корпусов локомотивов – всё это требует возможности фрезеровать большие станины
• Машиностроение и литьё. Производство крупногабаритных корпусов, поворотных столов, пресс-форм и прочих изделий, где важен огромный стол и мощная подача
• Оборонная и аэрокосмическая промышленность. Крупные части ракет и спутников (рамы, каркасы) иногда выполняют на горизонтальных центрах при необходимости экстремальной жесткости и точности

HMC – это крупногабаритная система обработки с массивной станиной (15 м²) и высокомоментными шпинделями, что позволяет размещать на ней тяжелые компоненты и крупные детали – от каркасов турбин до авиационных рам. Таким образом, горизонтальный центр становится незаменимым там, где деталь не поместить на обычный станок.

Как выбрать горизонтальный фрезерный центр для тяжёлых задач

Если вы решили купить горизонтально-фрезерный обрабатывающий центр для тяжелой металлообработки, обратите внимание на следующие рекомендации:

1. Размер и грузоподъемность стола. Определитесь с максимальными габаритами и весом заготовок, которые планируется обрабатывать. Если речь о деталях длиной более 2–3 м и весом в тонны, нужен стол минимум 1000×1000 мм. Уточните, какой предельный вес выдерживает стол (например, у многих моделей Doosan или HM5000 это 3–10 т). Чем больше запас по грузоподъемности, тем увереннее и безопаснее станет работа с габаритными заготовками
2. Ходы по осям. Смотрите на параметры X/Y/Z: например, у китайского HMC1250 они могут достигать 2200×1500×1500 мм (двухпаллетная модель Alphamachine) или 2100×1500×1500 (Doosan HM-1250). Это определяет, насколько длинную деталь можно фрезеровать за раз. Учтите также высоту подъёма шпинделя, если нужно обрабатывать торцы толстых заготовок
3. Шпиндель и конус. BT50 (ISO50) – стандартный для тяжёлых станков, обеспечивающий удобство смены мощных инструментов. Частота вращения (скорость) может быть невысокой (1000–6000 об/мин), зато момент очень высокий. Например, на MH-630Plus шпиндель может развивать до 15 000 об/мин, но главное – его мощность 15–22 кВт (номинал) и момент ~1000–2000 Н·м. А на станках типа Doosan HM предусмотрены 3-ступенчатые шпиндельные редукторы, чтобы получить компромисс между скоростью и моментом
4. Система управления (ЧПУ). Обязательно CNC – для точности и автоматизации. Большинство современных горизонталок оснащены ЧПУ последних версий (Fanuc, Siemens, Heidenhain). Автоматическая смена инструмента (АТС) и (если есть) загрузчик паллет позволяют запускать длительные программы без остановок
5. Жёсткость и демпфирование. Узнайте, из чего сварена станина, есть ли ребра жёсткости, демпфирующие вставки (например, эпоксидные наполнители). Чем массивнее металл и стабильнее конструкция, тем меньше будут вибрации при резке больших фрезами. Прямо скажем, чем тяжелее станок, тем выше его инерция и стабильность
6. Сервис и сервисное обслуживание. Для таких габаритов важно иметь под рукой и техподдержку. АльфаМашин, к примеру, предлагает пусконаладку, обучение персонала и сервис по послепродажному обслуживанию для тяжелого оборудования. Узнайте о гарантиях, сроках доставки (многие станки под заказ) и возможностях модернизации

Эти советы помогут не ошибиться с выбором. Учтите, что горизонтальный центр – это инвестиция на годы вперёд. Он поможет оптимизировать производство, сократить трудозатраты и время при изготовлении тяжелых деталей.

Обзор популярных моделей для тяжелой обработки

В каталоге АльфаМашин есть несколько линеек, ориентированных на тяжелое фрезерование:

• Doosan HM 635-II/805-II/1005/1255/1255W: универсальные двуколонные центры (производство Корея). Предназначены для крупных заготовок: столы от 1000×1000 до 1250×1250 мм, перемещения до 2100 мм по X. Способны обрабатывать детали диаметром до 2000 мм и нагрузкой до 5000 кг (Doosan HM-1250W). Жёсткая коробчатая конструкция, мощный шпиндель (до 45 кВт, 3439 Н·м) – все как надо для тяжелого машиностроения
• Горизонтальные центры DOOSAN NHP и NHM: среднемасштабные модели, китайско-корейские. Например, NHP 4005S/5005 – с рабочей зоной (560×640×660 мм или 730×730×880 мм) – подходят для деталей средней крупности (корпусы, маховики). NHM 6305, NHM 8005 – с большим столом (630×630, 800×800) и мощными подачами, для крупных узлов типа дисков и фланцев
• FLLS-500/630/800 (КНР): серия CNC-центров с небольшим столом (500–800 мм), но высокой скоростью шпинделя (до 10000 об/мин) – оптимальны для серийных задач средней тяжести, где требуются и точность, и производительность. Их мощность по шпинделю (~18–22 кВт) позволяет фрезеровать чугун и сталь средней твердости. Мы упоминаем их как доступный вариант для “высокопроизводительного фрезерования” по средним затратам
• Горизонтальные центры MH-630Plus и MH-500Plus E (Тайвань): двухплатформенные центры с размерами паллет 630×630 мм и высокими оборотами шпинделя (10000–15000 об/мин). Они подходят для сложных деталей средней массы и хорошо автоматизируются (две сменяемые платформы). Шпиндель ISO50, мощность ~15–20 кВт, манипулятор меняет паллеты, что позволяет непрерывно загружать очередную заготовку
• Двухпаллетный центр HMC 1250 (АльфаМашин): отечественная разработка для экстремальных нагрузок. Стол 1250×1250 мм, перемещения 2200×1500×1500 мм – одним словом, монстр для крупных серий. Конус шпинделя BT50, магазин под 60+ инструментов, высокая жёсткость и мощность. Такой станок используют, например, для обработки крупных пресс-форм, плит и корпусов под непрерывным циклом
• US-Wheeler HM8000 (Портальный HMC, Китай): если требуются гигантские столы (до 800×800 мм с подъёмом шпинделя) и массивные детали весом до 10 тонн, обратите внимание на порталные модели. Они несколько отличаются от горизонтальных, но позволяют обрабатывать детали длиной до 3 м и нагрузкой 2–10 т (размеры 1300×900…3200×1500 мм). Это больше «грузовой фрезер», но упомянем его, если нужен максимальный размер

Сравнение некоторых горизонтальных центров (ориентировочно)

Эта таблица показывает, что для действительно тяжёлых работ нужны столы от 1250×1250 мм, мощный шпиндель и большие ходы. Меньшие модели (500–800 мм) хорошо подойдут для серий средней сложности.

Практические рекомендации и советы

1. Ориентируйтесь на нагрузку. Перегрузка стола приведёт к потере точности. Убедитесь, что заявленная грузоподъемность станка превышает вес ваших заготовок
2. Учитывайте объем производства. Если планируется серийный выпуск, выбирайте станок с быстрой двухпаллетной системой и большим магазином инструментов. Это снизит простой на переналадку
3. Доверяйте экспертам. Инженеры АльфаМашин помогут подобрать оптимальную модель под ваши задачи. У нас можно получить консультацию, техническое сопровождение, услуги по пусконаладке и дальнейшему обслуживанию станка

Надеемся, что наши рекомендации помогли вам лучше понять, какой горизонтальный фрезерный станок нужен для вашей задачи. Откройте для себя модели из каталога АльфаМашин – узнайте актуальные цены, условия поставки и производительность конкретных машин.

Заключение

Горизонтальные фрезерные обрабатывающие центры – незаменимый инструмент, когда речь идёт о крупных и тяжёлых металлоконструкциях. Они обеспечивают высокую жёсткость, позволяют фрезеровать несколько граней одной установки и эффективно избавляются от стружки. Конечно, это дорогие и массивные машины, но инвестиции себя оправдывают на тяжелых производствах – как минимум сокращается время изготовления сложных узлов и повышается качество деталей.
