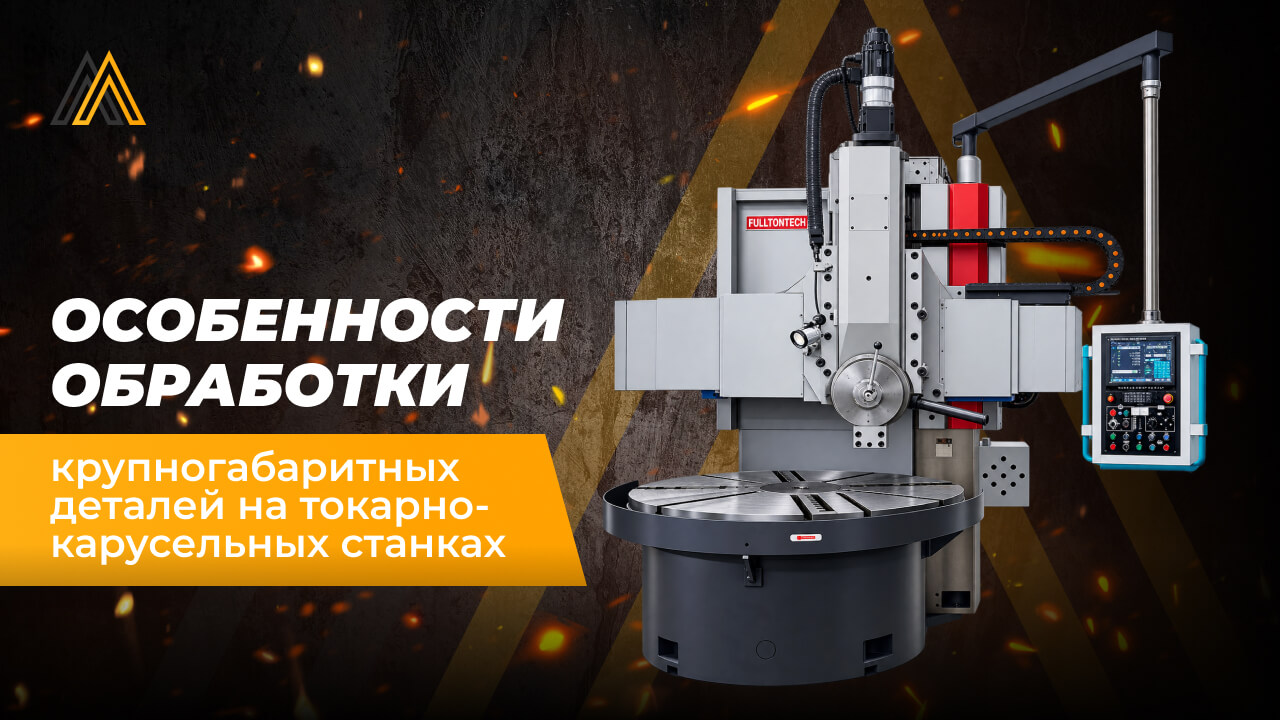

Огромный стальной диск диаметром несколько метров – такую заготовку едва ли осилит стандартный токарный станок. Именно для этих целей придумали токарно-карусельные станки: с вертикальным шпинделем и массивным вращающимся столом. Горизонтальные токарные станки просто не способны надёжно зафиксировать и точно обработать такие тяжеловесные детали. Вертикальная компоновка шпинделя и жесткая конструкция позволяют закрепить заготовку с диаметром в десятки метров и весом до сотен тонн.
Токарно-карусельные станки бывают одностоечными и двухстоечными. Одностоечные модели (один суппорт) обычно компактнее и подходят для заготовок средних габаритов. А двухстоечные машины (с двумя мощными стойками) ещё жестче и стабильнее при резании особо массивных деталей.
Сейчас большинство таких станков оснащают системами ЧПУ: программное управление увеличивает скорость переналадки, повышает точность и позволяет автоматизировать сложные маршруты обработки. Но главное – это конструкция и набор рабочих характеристик.
Конструктивные особенности и ключевые параметры
Жёсткость и поддержка большой массы
Ключевое преимущество токарно-карусельных станков – массивный поворотный стол на мощных подшипниках, рассчитанный на десятки тонн. Сам стол и платформа укреплены так, чтобы выдерживать вес заготовки и моменты сил при резании. Крепление заготовки организовано через мощные гидрозажимы или особые патроны – это исключает смещение при тяжелом резании. Благодаря этому даже при обдирочных проходах на больших оборотах (несколько сотен мм в минуту металла!) станок не «гуляет» и не теряет геометрию.
Например, в СНП Fulltontech серия CK52 (двухстоечные CNC-модели) допускает максимальный вес заготовки до 150 тонн – представьте себе: такие станки используются для крупных турбинных дисков и корабельных валов!
Габариты стола и диапазон обработки
При выборе токарно-карусельного станка первыми смотрят на диаметр рабочего стола (планшайбы) и максимальный диаметр обработки. Модельные серии от Fulltontech, представленные у АльфаМашин, покрывают широкий диапазон: например, одностоечные универсальные C51 обрабатывают детали до 2600 мм по диаметру, а двустоечные модели (C52 / CK52) — до 8000 мм. То есть можно снять миллиметры с огромных колец, фланцев, роторов или корпусов, которые не уместятся ни в один другой станок.
Важна и грузоподъёмность, ведь тяжелые диски могут весить несколько десятков тонн. У серии C51 стол грузоподъёмностью 10 тонн, у двухстоечных CK52 – до 150 тонн.
Скорость и точность резания
Интересный момент: у крупных токарных станков низкие обороты шпинделя, обычно до сотен об/мин, но зато очень большой крутящий момент. Это справедливо для тяжелых заготовок: малооборотный режим снижает центробежные силы и вибрации. Так, у C51 частота от 6 до 200 об/мин, а у CK52 от 0.5 до 63 об/мин. В отличие от обычного токарного станка, здесь важнее медленный обдирочный режим, а не скорость среза.
Точность обработки контролируется компенсаторами люфта и ЧПУ. Современные модели с ЧПУ (как Fulltontech CK51/CK52) обеспечивают разрешающую способность до долей миллиметра и высокую повторяемость. Программное управление позволяет задавать сложные профили и комбинировать различные суппорты. Это особенно важно, если требуются плавные поверхности у крупных фланцев или параметрические боковые проточки.
Применение и отрасли
Токарно-карусельные станки – незаменимое оборудование для тяжелого машиностроения. Они обрабатывают водилы турбин, маховики, шкивы, зубчатые венцы, корпуса насосов, реакторы и многое другое. Это детали крупных диаметров и большой массы. Например, станки CK52 используются для фланцев нефтегазовых трубопроводов диаметром 6–8 м и весом 100+ тонн, что невозможно на обычной оснастке.
Потребность в точной и надёжной обработке крупногабаритных деталей растёт: компоненты применяются в энергетике, турбинах, авиационных и судовых двигателях, а также корпусах. На токарно-карусельных станках можно не только обрабатывать наружные цилиндрические поверхности, но и растачивать внутренние полости, нарезать резьбу на торцах, фрезеровать канавки специальными суппортами. К тому же вертикальная компоновка упрощает установку тяжелых заготовок: их можно просто поставить на стол, зажать и сразу работать без дополнительных перемещений.
Сравнение серий C51, C52, CK51, CK52 от FULLTONTECH
АльфаМашин предлагает универсальные и CNC-модели от производителя Fulltontech.
Каждая серия ориентирована на определенные задачи:
- Серия C51 (универсальная, одностоечная) – базовые механические станки. Подходят для средних по размеру деталей (диаметр до 2.6 м, вес до 10 т). Проста в эксплуатации, но требует большего опыта у оператора
- Серия C52 (универсальная, двухстоечная) – рассчитана на крупные и тяжёлые детали. Мощная двухстоечная конструкция повышает жесткость; размеры рабочего стола и поворотного стола из серии CK52 (CNC-версия) дают представление: диаметр до 5–8 м, вес до 100–150 т. Такие станки стоят неподъёмно дорого для мелких цехов, но необходимы в тяжелой промышленности
- Серия CK51 (CNC, одностоечная) – та же платформа, что и C51, но с цифровым управлением. Диаметры и грузоподъемность сопоставимы: до 2.6 м и до 10 т. ЧПУ даёт преимущество при сложном профилировании; идеально для серийной обработки средних деталей
- Серия CK52 (CNC, двухстоечная) – флагман линейки. Поддерживает огромные заготовки (до 8 м в диаметре и до 150 т веса). Нагрузка распределяется на два подшипника, что гарантирует высокую жесткость. CK52 оборудована ЧПУ для полной автоматизации многоосевых операций
Примечание: цифры для C52/CK52 ориентировочные, взяты по аналогии с CK52; точные параметры уточняйте у специалистов.
Эта таблица показывает как выбирается станок. Одностоечные модели (C51/CK51) при прочей выгоде подходят только до определенного размера заготовки. Для очень крупных и тяжелых деталей ориентируйтесь на двустоечные (C52/CK52) – они дороже, но способны работать с тем, чего не сможет одностоечный аналог.
Практические советы для обработки крупных деталей
- Подготовка заготовки и крепление. Убедитесь, что заготовка правильно отцентрирована и сбалансирована на планшайбе. Небольшой дисбаланс крупного кольца может привести к сильной вибрации и потере точности. Используйте специализированные оправки и балансировочные устройства. Мощные гидрозажимы или мощные распорные приспособления не дадут детали сдвинуться при тяжелом резе
- Режимы резания. Для тяжелых деталей берут пониженную скорость шпинделя и повышенную подачу: получают большой объем съема металла за счет веса и мощности станка. Не гонитесь за оборотами – концентрируйтесь на крутящем моменте. Выбор инструмента – вплоть до инструментальных головок с большим количеством пластин: они компенсируют высокие нагрузки. Дополнительно рекомендуются системы усиленного охлаждения и подавления вибраций
- Контроль деформаций. При черновой обработке крупных тел наблюдаются тепловые и динамические нагрузки. Всегда проверяйте, не деформируется ли заготовка: её может повести от неравномерного съема или раскаления. Разумно делать предварительную рельефную балансировку – снять немного с одного сектора, затем закрепить и дообработать
- Используйте ЧПУ по максимуму. Если станок с ЧПУ, настроите технологию обработки заранее. Система ЧПУ оптимизирует траектории, сглаживает нагрузки при резких поворотах режущей головки и обеспечивает постоянную точность. Например, для сложных фланцев можно заложить циклы циклоидальной обработки, чтобы снизить ударные нагрузки на инструмент. Как отмечают специалисты, цифровые системы позволяют оптимизировать траектории и контролировать параметры резания в реальном времени, что критично для больших деталей
- Техобслуживание. Тяжёлые станки требуют пристального ухода. Регулярно проверяйте состояние гидравлических систем, состояния подшипников и зубчатых редукторов шпинделя. Изношенный подшипник большой карусели может привести к вибрации при мелкой финишной обработке
Токарно-карусельные станки – спецтехника для серьёзных задач.
Каждая серия имеет свои сильные стороны: одностоечные C51/CK51 экономичнее при простых задачах, двухстоечные C52/CK52 – незаменимы для колоссальных заготовок. Наши эксперты помогут сравнить параметры станков и подобрать оптимальный вариант. Позвоните на горячую линию или оставьте заявку на сайте – вы получите подробную консультацию и узнаете текущие цены (все станки под заказ).
Оснастите производство оборудованием, которое по силам вашим амбициям. Посмотрите каталожные модели в разделе токарно-карусельных станков, узнайте про условия поставки и сервиса. С крупногабаритными деталями справится только по-настоящему мощная и надёжная машина – выберите её уже сегодня, и пусть тяжелая металлообработка станет вашей привычной практикой!
