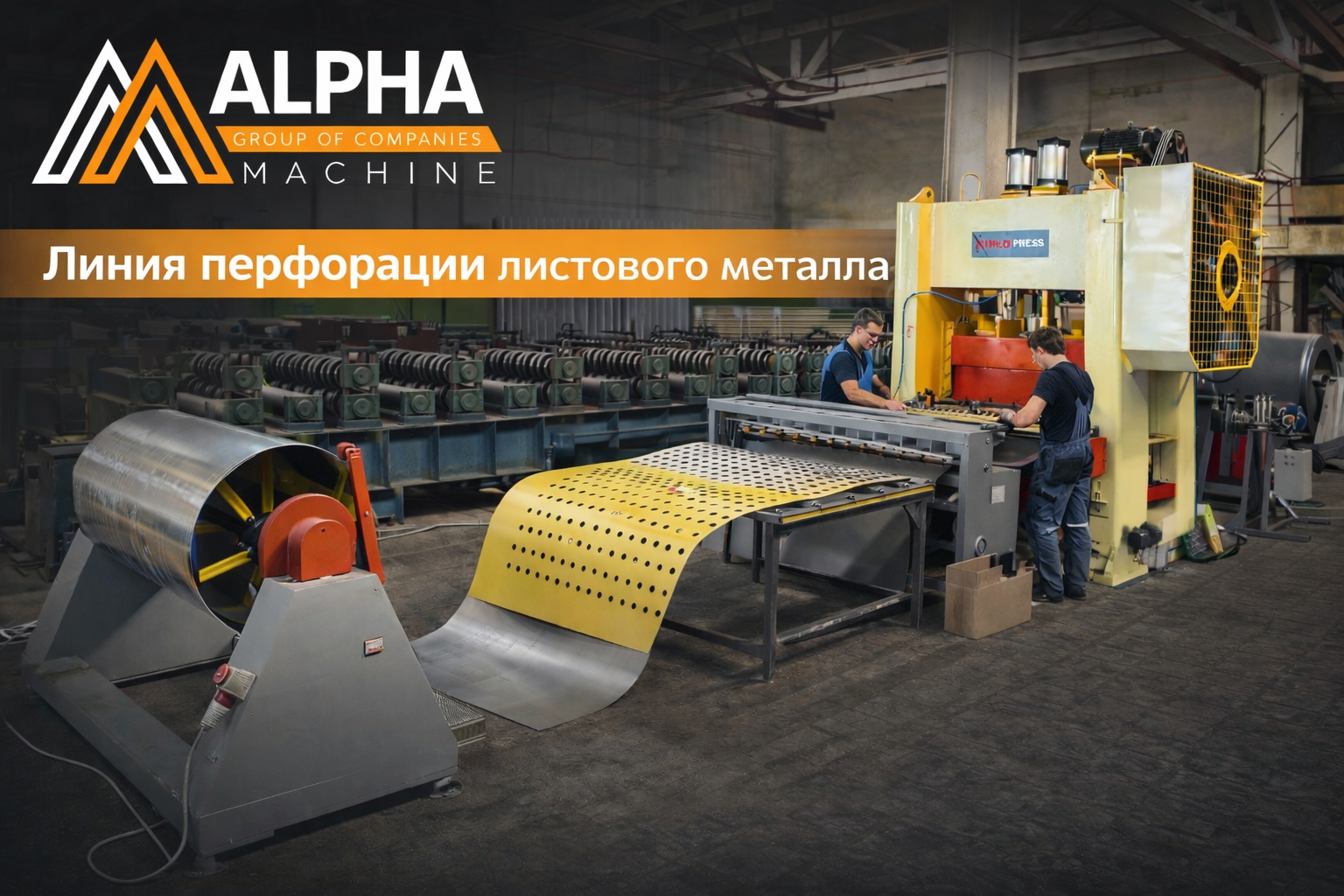

Линия по перфорированию листа – как процесс автоматизации кузнечно-прессового оборудования.

Линия перфорации листового металла является ярким примером автоматизации кузнечно-прессового оборудования. Интеграция прессов, подающих механизмов, систем управления и роботизированных комплексов в единую технологическую систему позволяет обеспечить высокую производительность, стабильное качество и конкурентоспособность предприятия.

Назначение и область применения

Линия по перфорированию листа — это автоматизированный производственный комплекс, предназначенный для пробивки отверстий различной формы и конфигурации в листовом или рулонном металле.

Состав оборудования для автоматизации процесса штамповки подбирается по индивидуальному техническому заданию, используя стандартные модули. Возможно использование оборудования разных производителей, задействованных в едином процессе. Управление и настройка может осуществляться, как от единого пульта управления, так и каждого модуля индивидуально.

Перфорированный лист широко применяется в:

• строительстве (фасады, ограждения, потолочные системы);
• вентиляции и кондиционировании;
• машиностроении;
• производстве фильтров;
• мебельной промышленности;
• сельскохозяйственном оборудовании.

Состав линии по перфорированию листа

Типовая линия включает:

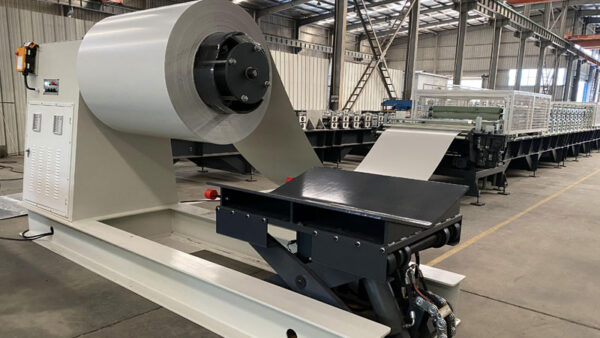

1. Размотчик рулона

Размотчик рулона — это начальный узел автоматизированной линии обработки листового металла, предназначенный для установки и равномерной подачи рулонного материала в технологический процесс.

Он используется в линиях:

• перфорирования листа;
• штамповки;
• продольной и поперечной резки;
• профилирования;
• гибки и формовки.

Без стабильной работы размотчика невозможно обеспечить точность подачи, синхронизацию с прессовым оборудованием и высокое качество конечной продукции.

2. Правильное устройство

Правильное устройство — это технологический узел автоматизированной линии обработки рулонного металла, предназначенный для устранения остаточных напряжений, волнистости и продольного изгиба листа перед подачей в пресс, штамповочный модуль или зону резки.

В линиях перфорирования, штамповки и профилирования правильная машина обеспечивает:

• стабильную геометрию материала;
• точную сервоподачу;
• снижение нагрузки на штамповую оснастку;
• уменьшение процента брака.

Без качественного выравнивания невозможно обеспечить высокую точность шага перфорации и повторяемость отверстий

3. Сервоподача

Сервоподача — это высокоточный узел автоматизированной линии обработки рулонного металла, обеспечивающий перемещение листа в зону штамповки или перфорирования с заданным шагом и скоростью.

Именно сервоподача отвечает за:

• точность позиционирования материала;
• синхронизацию с прессом;
• стабильность шага перфорации;
• повторяемость отверстий.

В линии по перфорированию листа сервоподача является связующим элементом между правильной машиной и прессовым модулем. Высокоточный сервопривод перемещает лист с заданным шагом. Точность подачи может достигать ±0,05–0,1 мм, что критически важно при сложных схемах перфорации.

4. Прессовый модуль

Основной технологический узел. В зависимости от задач используются прессы усилием от 80 до 400 тонн и выше. Скорость работы может достигать 200–400 ходов в минуту.

• Кривошипный пресс
• Гидравлический пресс

5. Штамповая оснастка

Штамповая оснастка — это ключевой инструмент линии перфорирования, определяющий форму, размер, шаг и конфигурацию отверстий в листовом металле. Именно от качества проектирования и изготовления штампа зависят:

• точность перфорации;
• ресурс инструмента;
• производительность линии;
• уровень брака;
• экономическая эффективность производства.

Даже самая современная линия с высокоточной сервоподачей и автоматикой не сможет обеспечить стабильный результат без правильно подобранной штамповой оснастки.

6. Система удаления высечки

Система удаления высечки — это технологический узел линии перфорирования, предназначенный для автоматического отвода металлических отходов (высечек), образующихся при пробивке отверстий.

При высокоскоростной работе пресса образуется значительный объём мелких металлических фрагментов. Если их своевременно не удалять, это может привести к:

• заклиниванию штампа;
• повреждению инструмента;
• ухудшению качества перфорации;
• аварийной остановке линии.

Поэтому система удаления отходов является обязательным элементом современной автоматизированной линии.

7. Резка и укладка

Готовый перфорированный лист режется в размер и автоматически укладывается в пакеты.

Принцип работы

1. Рулон металла устанавливается на размотчик.
2. Лист проходит через правильное устройство.
3. Подающий механизм перемещает металл в рабочую зону пресса.
4. Пресс выполняет пробивку отверстий по заданной программе.
5. Готовый лист подается на участок резки или складирования.

Автоматизация

Современная линия перфорирования — это элемент цифрового производства. Процесс полностью синхронизирован и управляется системой ЧПУ.

Система ЧПУ

Числовое программное управление позволяет:

• задавать параметры перфорации;

• менять шаг отверстий;

• управлять скоростью подачи;

• сохранять технологические программы;

• быстро переналаживать производство.

Датчики и контроль

Линия оснащается:

• датчиками положения;

• контролем усилия пробивки;

• системой контроля толщины;

• аварийной защитой.

Внедрение системы мониторинга позволяет интегрировать линию в MES- и ERP-системы предприятия.
